29/08/2010

Construção de um Pentágono Regular com Régua e Compasso (Parte III)

Neste post vou mostrar uma terceira maneira de construir um pentágono regular utilizando régua e compasso. Para ver as construções anteriores, clique em Parte I e Parte II.

Para esta construção, comece traçando um segmento de reta AB que será o lado do pentágono:

clip_image002

Com centro em A, descreva uma circunferência de raio AB:

clip_image004

Trace uma perpendicular ao segmento AB em A e marque a intersecção com a circunferência C1 como F:

clip_image006

Trace a mediatriz do segmento AB e marque como M sua intersecção:

clip_image008

Com centro em M, descreva a circunferência C2 com raio MF, e marque como Q a intersecção com o prolongamento de AB:

clip_image010

Com centro em A, descreva a circunferência C3 de raio AQ e marque como D a intersecção com a mediatriz de AB:

clip_image012

Com centro em B, descreva a circunferência C4 de raio BD e marque como E a intersecção com a circunferência C1:

clip_image014

Com centro em B, descreva a circunferência C5 com raio BA e marque como C a intersecção com a circunferência C3:

clip_image016

O pentágono é formado pela união dos pontos A, B, C, D e E:

clip_image018


Veja mais:

Construção de um Pentágono Regular com Régua e Compasso (Parte I)

Construção de um Pentágono Regular com Régua e Compasso (parte II)

Demonstração da área do pentágono

Transformação de áreas


28/08/2010

Construção de um Pentágono Regular com Régua e Compasso (Parte II)

Já vimos no post anterior uma construção de um pentágono regular utilizando régua e compasso. Aqui vou mostrar outro método para construir um pentágono:

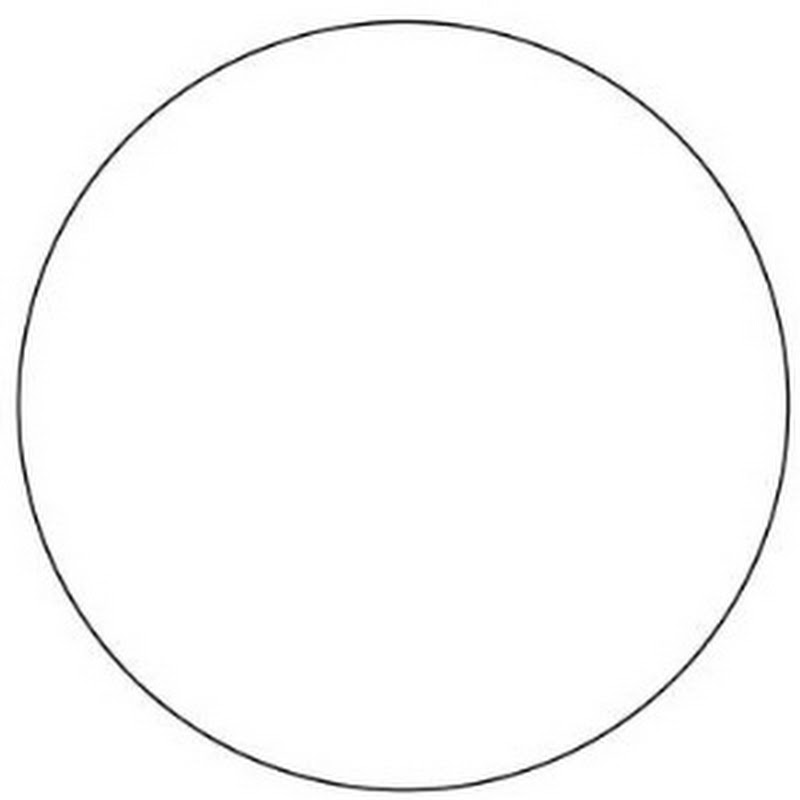

Comece descrevendo uma circunferência com o compasso com centro em O:

clip_image002

Trace, agora, dois seguimentos de retas perpendiculares entre si, interceptando-se no centro O da circunferência. Nas intersecções com a circunferência, marque os pontos E, F e G:

clip_image004

Trace a mediatriz H do segmento OF:

clip_image006

Com centro em H, descreva uma circunferência de raio HE e marque a intersecção com o segmento OG como I:

clip_image008

Chegamos a um ponto importante da construção: veja que o seguimento EI é o comprimento do lado do pentágono:

clip_image010

Abra o compasso e posicione a ponta seca em D. Descreva uma nova circunferência com raio EI e marque a intersecção com a primeira circunferência como A:

clip_image012

Analogamente, faça novas circunferências de raio EI marcando os pontos de intersecção como B, C e D:

clip_image014

clip_image016

clip_image018

Unindo os pontos D e E, formamos o pentágono ABCDE:

clip_image020

Em breve farei nova postagem sobre outra forma de construir um pentágono regular.


Veja mais:

Construção de um Pentágono Regular com Régua e Compasso (Parte I)

Demosntração da área do pentágono

Transformação de áreas


Construção de um Pentágono Regular com Régua e Compasso (Parte I)

Nesta primeira série de construções geométricas utilizando régua e compasso, vou mostrar como construir um pentágono regular. Vejam que há vários modos de construí-lo e vou tentar mostrar outros métodos em outros posts.

Comece com um segmento de reta AB que será o lado do pentágono:

clip_image002

Com centro em A, faça uma circunferência de raio AB:

clip_image004

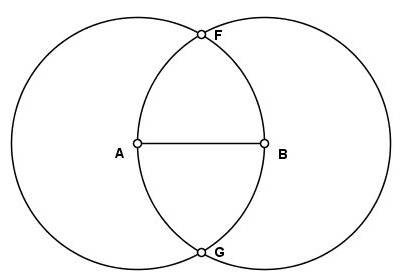

Com centro em B, faça uma circunferência de raio BA. Marque os pontos de intersecção entre as duas circunferências como F e G:

clip_image006

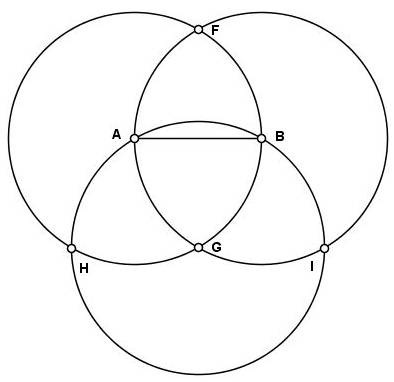

Com centro em G, faça uma terceira circunferência de raio GA. Note que o raio GA = GB = AB. Marque os pontos de intersecção com as outras duas circunferências como H e I:

clip_image008

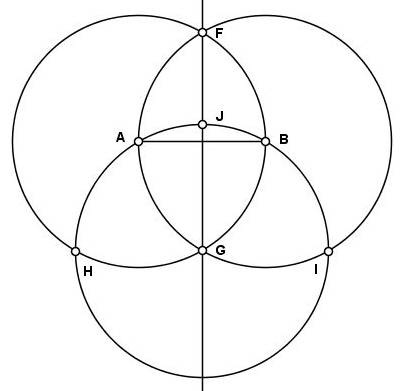

Pelos pontos F e G trace uma reta, marcando o ponto J na intersecção com a terceira circunferência. Essa reta será a mediatriz do lado AB do pentágono:

clip_image010

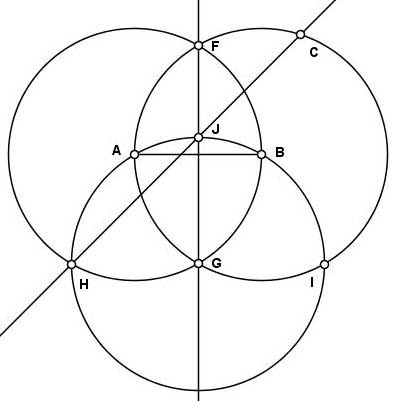

Trace uma reta passando pelos pontos H e J, definindo o ponto C na intersecção com a segunda circunferência:

clip_image012

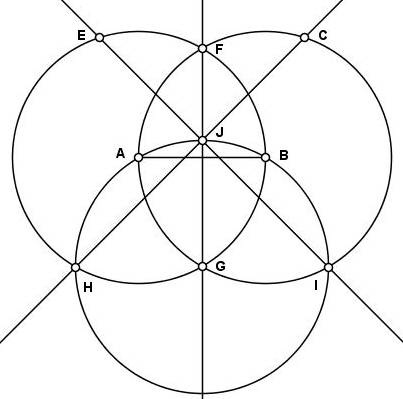

Agora, trace uma reta passando pelos pontos I e J, definindo o ponto E na intersecção com a primeira circunferência:

clip_image014

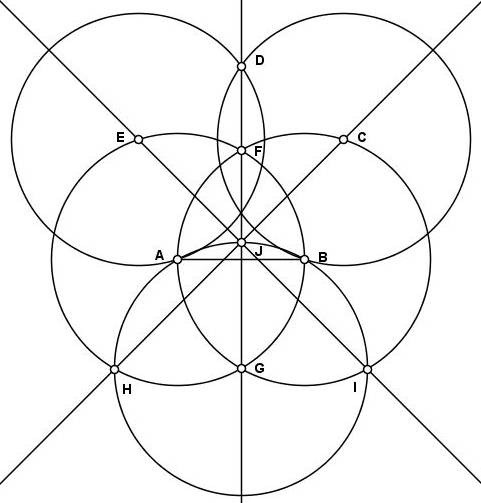

Com centro em E faça uma nova circunferência de raio AB = EA. Agora, faça outra circunferência com centro em C e raio AB = CB. O ponto de intersecção dessas duas circunferências com a mediatriz define o ponto D:

clip_image016

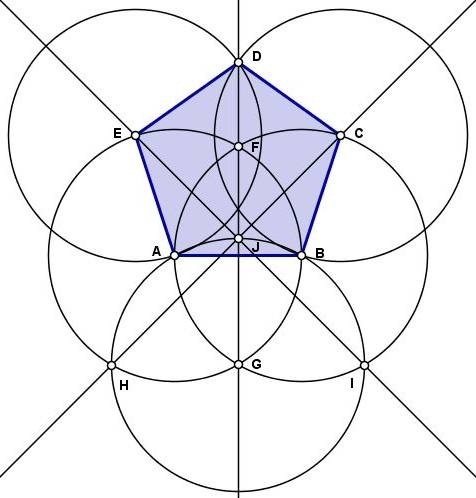

Os pontos A, B, C, D e E, são os vértices do pentágono. Unindo estes pontos, formamos o pentágono regular:

clip_image018

Em breve farei outra postagem com uma outra maneira de construir um pentágono regular.


Veja mais:

Demosntração da área do pentágono

Transformação de áreas


25/08/2010

O “Peso” de uma Distância

image Uma curiosidade como essa só podia ser obra de Malba Tahan. Seu jeito peculiar de expor um problema entretem qualquer calculista. Este texto pode ser encontrado em seu livro As Maravlhas da Matemática, primeira edição, página 135.

Mas como pesar uma distância? Já que o quilograma e o metro são unidades de medidas de diferentes grandezas? Pois bem, a incansável mente de Malba Tahan foi capaz de descobrir um modo de “calculá-la”. Vejam seu raciocínio:

A luz, percorre cerca de 300.000km/s (Velocidade da luz no vácuo é de 299.776km/s), vejam que em 1 segundo a luz dá 7 vezes e meia a volta na Terra. A distância percorrida pela luz durante um ano denomina-se ano-luz, que por sua vez :

1 ano luz = 9,4605284 × 1015 metros

Para que se possa ter uma idéia da grandeza representada pelo ano-luz, façamos a comparação: 1m de fio (aquela linha comum de máquina, nº 40) pesa 403 miligramas. Se aplicarmos uma regra de três simples obtermos:

1 ano luz = 9,4605284 × 1015 metros

1 metro de fio = 0,000403kg

Um fio que tivesse 1 ano-luz de extensão teria o peso de 3.812.592.945 toneladas!

O transporte desse fio só poderia ser feito num trem que tivesse 190.629.647 carros, transportando, cada carro, 20 toneladas de fio!

Os carros desse trem, colocados em fila, formariam uma composição com um comprimento aproximadamente igual ao dobro da distância Terra-Lua.

Temos, assim, o peso de uma distância, ou melhor, uma distância de peso!

Fonte: Malba Tahan

As Maravilhas da Matemática

23/08/2010

EDO: Queda dos Corpos com Resistência do Ar

image Geralmente tratamos problemas de Física desprezando a resistência do ar para facilitar nossos cálculos. No entanto, essa resistência existe e, aqui, vamos ver uma equação diferencial para a queda de corpos considerando a resistência do ar.

Consideremos um corpo de massa m em queda livre vertical, onde atuam somente a força da gravidade g e a resistência do ar proporcional à velocidade do corpo. Precisamos admitir que tanto a gravidade como a massa deste corpo permaneçam constantes durante a queda.

Já vimos em outro artigo deste blog que, para corpos em queda livre, devemos adotar um sentido (para baixo ou para cima) como positivo. Convenientemente, vamos adotar o sentido para baixo como sendo sentido positivo.

Segundo a Segunda Lei de Newton: A força resultante que atua sobre um corpo é igual à taxa de variação da quantidade de movimento (momentum) do corpo, ou, para uma massa constante.

clip_image002

onde F é a força resultante que atua sobre o corpo e v é a velocidade do corpo, consideradas no instante t.

Num corpo em queda livre, há duas forças atuando sobre ele: a primeira é a força da gravidade g, dada pelo peso p do corpo, que é igual a mg:

clip_image004

A segunda força é devida à resistência do ar, dada por:

clip_image006

é uma constante de proporcionalidade. O sinal negativo se dá pelo fato desta força estar atuando no sentido contrário à queda do corpo, se opondo à velocidade, atuando no sentido para cima.


[Figura 1]

A força resultante será:

clip_image008

Se substituirmos (4) em (1), obteremos:

clip_image010

clip_image012

clip_image014

Agora, (5) é a equação de movimento do corpo. Para resolver esta equação, usamos a técnica de fator integrante dado por:

clip_image016

Multiplicando (6) por (5), obtemos:

clip_image018

Observe que o lado esquerdo de (7) é derivada da função:

clip_image020

Pois:

clip_image022

Assim, comparando (7) com (9), segue que:

clip_image024

Ou seja,

clip_image026

Usando o fato que v(0) = v0, segue que

clip_image028

que é a velocidade em cada instante.

Vejam que, se k = 0, temos que a resistência do ar é desprezível e a equação (5) se reduz a:

clip_image030

Se k > 0, a velocidade limite v1 é obtida fazendo dv / dt = 0, pois na há um equilíbrio da força da gravidade com a força devida ao atrito do ar. Assim:

clip_image032

Uma observação importante é que as equações (5) e (11) são válidas somente se as condições dadas forem satisfeitas. Se a resistência do ar não for proporcional à velocidade e sim ao quadrado da velocidade.

Exemplo 1: Deixa-se cair um corpo de massa de 5kg de uma altura de 100m, com velocidade inicial zero. Supondo que não haja resistência do ar, determine:

a) A expressão da velocidade do corpo no instante t;

b) A expressão da posição do corpo no instante t;

c) O tempo necessário para o corpo atingir o solo.

Primeiramente adotamos o sistema de coordenada como na figura abaixo, sendo positivo o sentido para baixo.

image [Figura 2]

Como não há resistência do ar, usamos a equação (10):

clip_image034

Esta é uma equação linear separável. Assim:

clip_image036

clip_image038

clip_image040

a) Como v(0) = 0, segue que v(t) = gt

b) Para determinar a expressão da posição x no instante t, fazemos:

clip_image042

clip_image044

clip_image046

clip_image048

Sendo x(0) = 0, segue que:

clip_image050

c) Para x(t) = 100, temos:

clip_image052

Se adotarmos g = 10m / s2, teremos:

clip_image054

clip_image056

clip_image058

Quero deixar meu agradecimento para o Professor Paulo do Blog Fatos Matemáticos que contribuiu para o desenvolvimento deste artigo.


Veja mais:

Galileu e a queda dos corpos
Equação do Movimento, Queda Livre e Lançamento Vertical
O Que é Mais Rápido: Subir ou Descer? no Blog Pós-Graduando em Física
A velocidade Terminal de um Pára-Quedas no Blog Fatos Matemáticos
